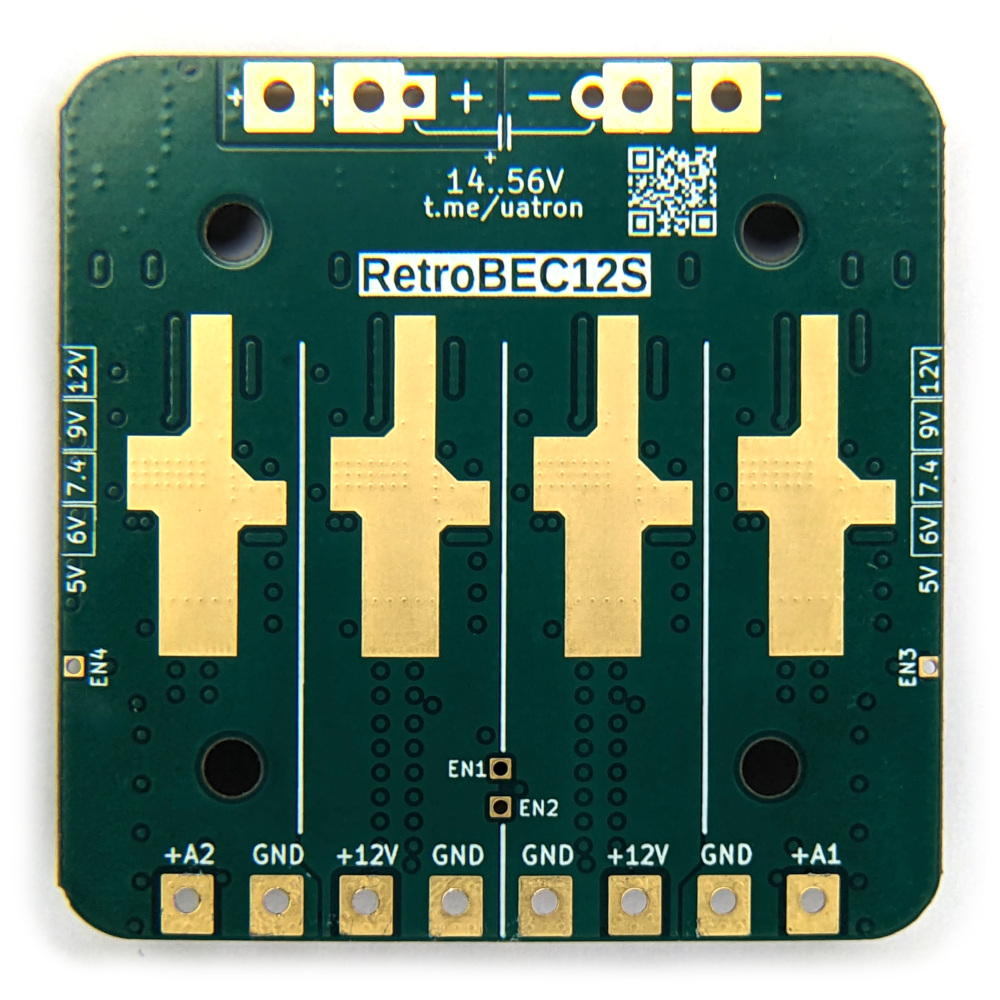

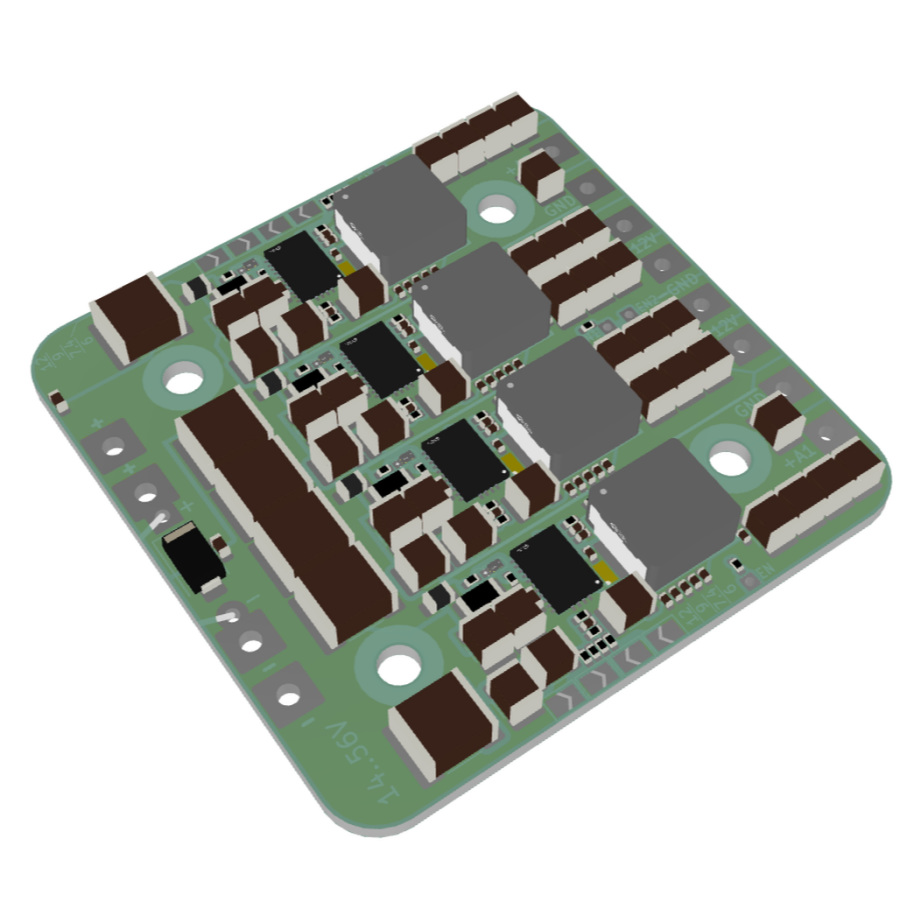

BEC 12S 4-в-одному для ретрансляторів 2х12В, 2х5/6/6.8/7.4/8.4 4А

Опис

Quad 3A UBEC (double 12V, 2х5/6/6.8/7.4/8.4 4A)

Характеристики:

• термостабільний, синхронні чіпи DC/DC
• 6A короткочасно
• напруги 2 крайніх беків обираються перемичками
• стандартні кріплення 30.5 х 30.5 мм
• входи вимкнення для двох каналів 12В
• всі конденсатори X7R
• землі всіх беків розділені до вхідних конденсаторів
• живлення кожного бека через ВЧ фільтр (ferrite bead)
• плата з 4 шарів
• розмір плати: 50.5 х 50.5 х 5.6 мм

Особливості:

• вхідні контактні площадки продубльовані (по 2 на + і -)
• світлодіоди близько до контактних площадок, теж через місто
• не допускати горіння дуги на вході
• ⚠️ перемички вибору напруги на крайніх каналах треба ізолювати

Термальне відео при струмі 3А

Канал 12 вольт: Канал 8 вольт:
