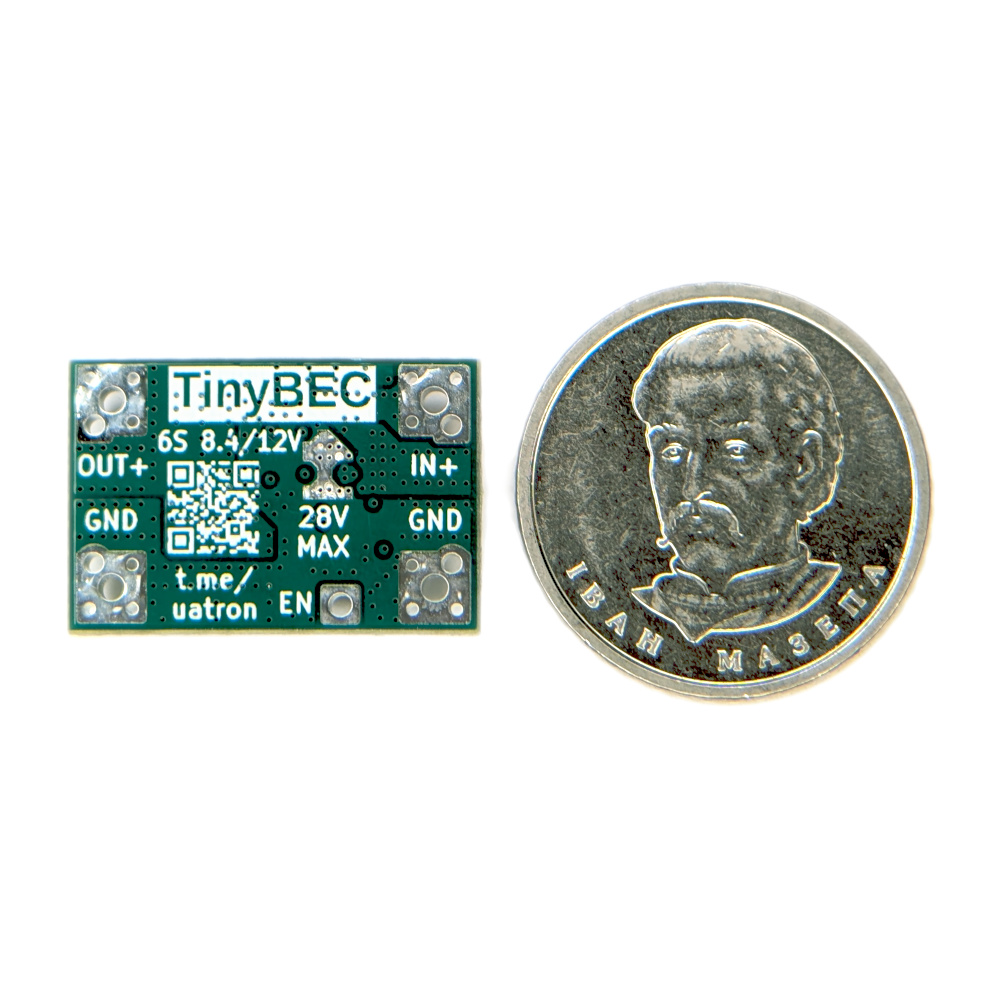

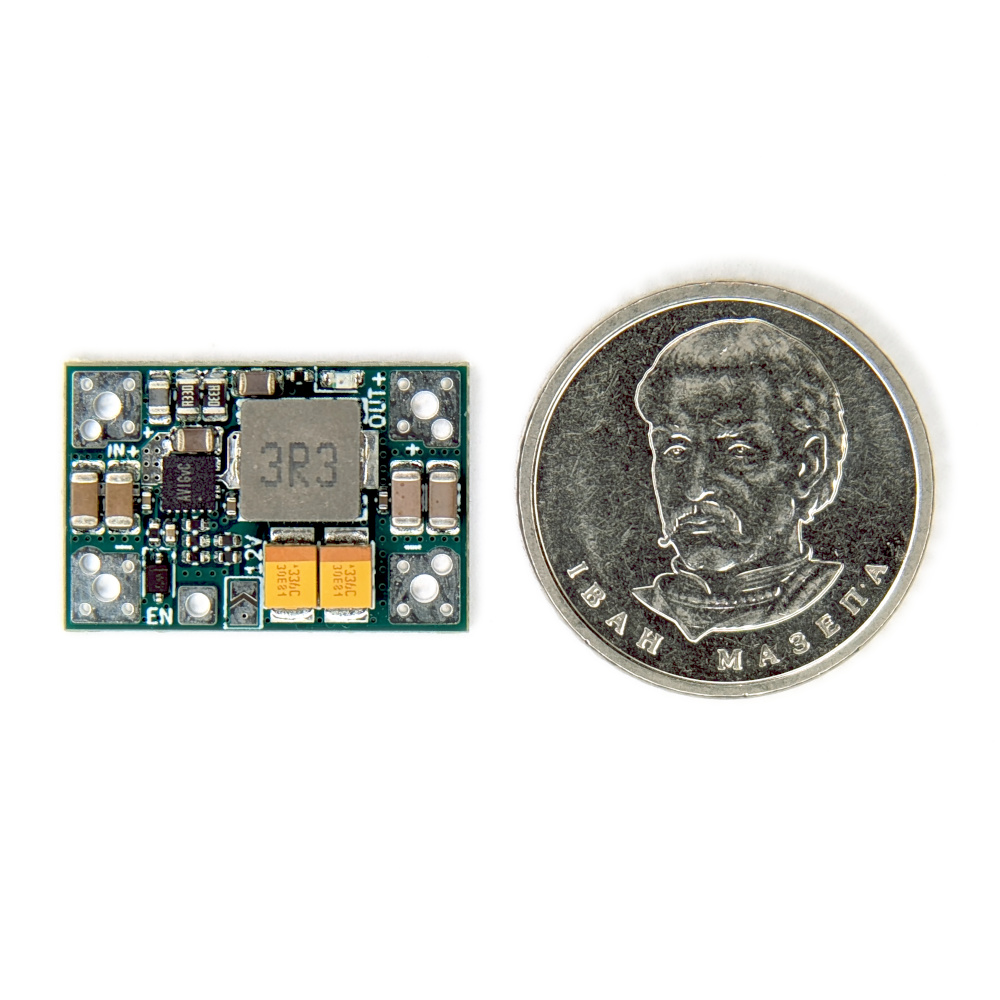

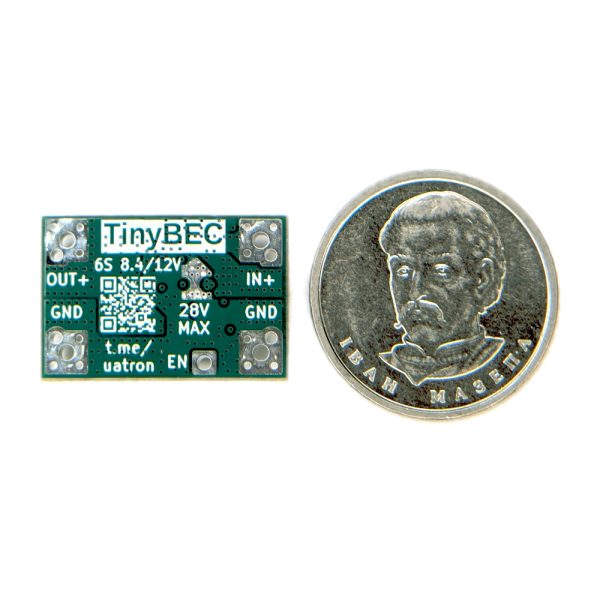

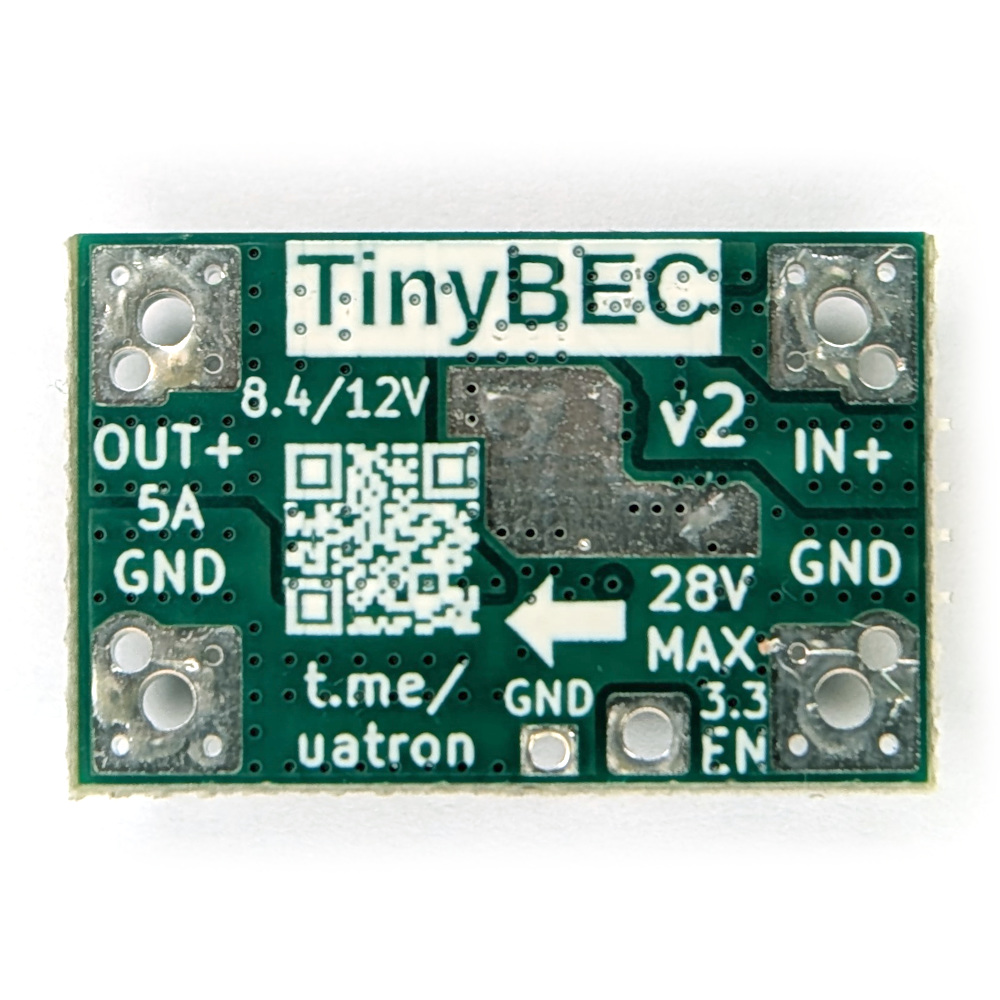

Компактний BEC 6S на 8.4/12В 3.5А v2 з ВЧ-фільтром та вимкненням

Опис

6S uBEC v2 8.4V / 12V, solder jumper-selectable output voltage, with RF filter, with Enable input

Характеристики

• вхідне живлення через феритові фільтри (від RF завад) та RC-фільтр
• мінімальні пульсації в 0А до максимального струму (друга версія беку на іншій мікросхемі)
• 6А короткочасне навантаження
• синхронний чіп DC/DC: термостабільний на 3А при нормальних умовах
• вхідна напруга до 28 вольт
• 2 варіантів вихідної напруги
• напруга обирається припаюванням перемички на платі
• без перемичок вихідна напруга 8.4В
• є вхід ввімкнення (EN), низький рівень вимикає BEC, працює від PINIO
• вихідна ємність 110 мкФ

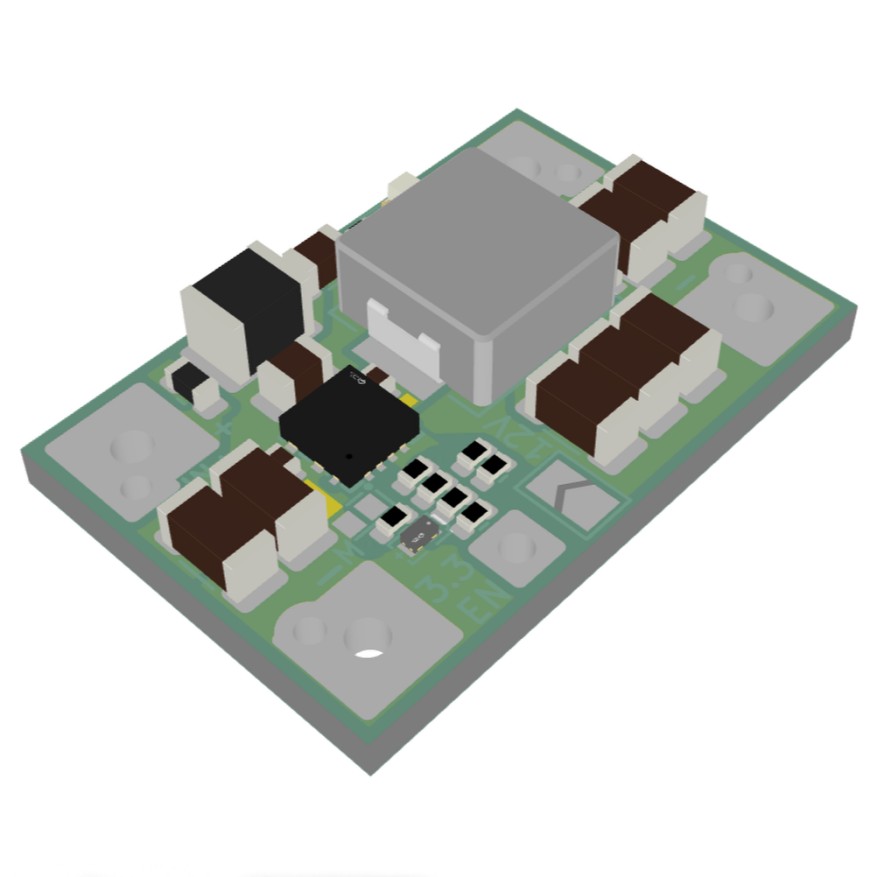

• плата з 4 шарів
• розмір плати: 23 х 15 х 4.5 мм
• вага 1.8 г

Увага

• не допускати іскріння (навіть короткий стрибок напруги вище 30В спалить мікросхему, як на всіх інших подібних беках)
• при використанні кнопки/тумблеру потрібен снабер та/або електроліт після тумблеру, не ставте електроліт перед тумблером

Особливості

• на вході ввімкнення по замовчуванню є напруга до 3 вольт, безпечна для виходу PINIO
• частота перетворювача 500 кГц
