Опис
Гнучка прозора перемичка замість контролеру для модулів приймачів відео FT1200 / FT3500 / RX1264 / RX3364 і аналогів.
Призначена для заміни заводського контролеру з метою отримати доступ до SPI шини синтезатору на пінах модулю для зовнішнього безпосереднього керування.
Мета: дозволити прошивці бекпак / мілпак керувати синтезатором модулю напряму, дати можливість задавати довільні частоти.

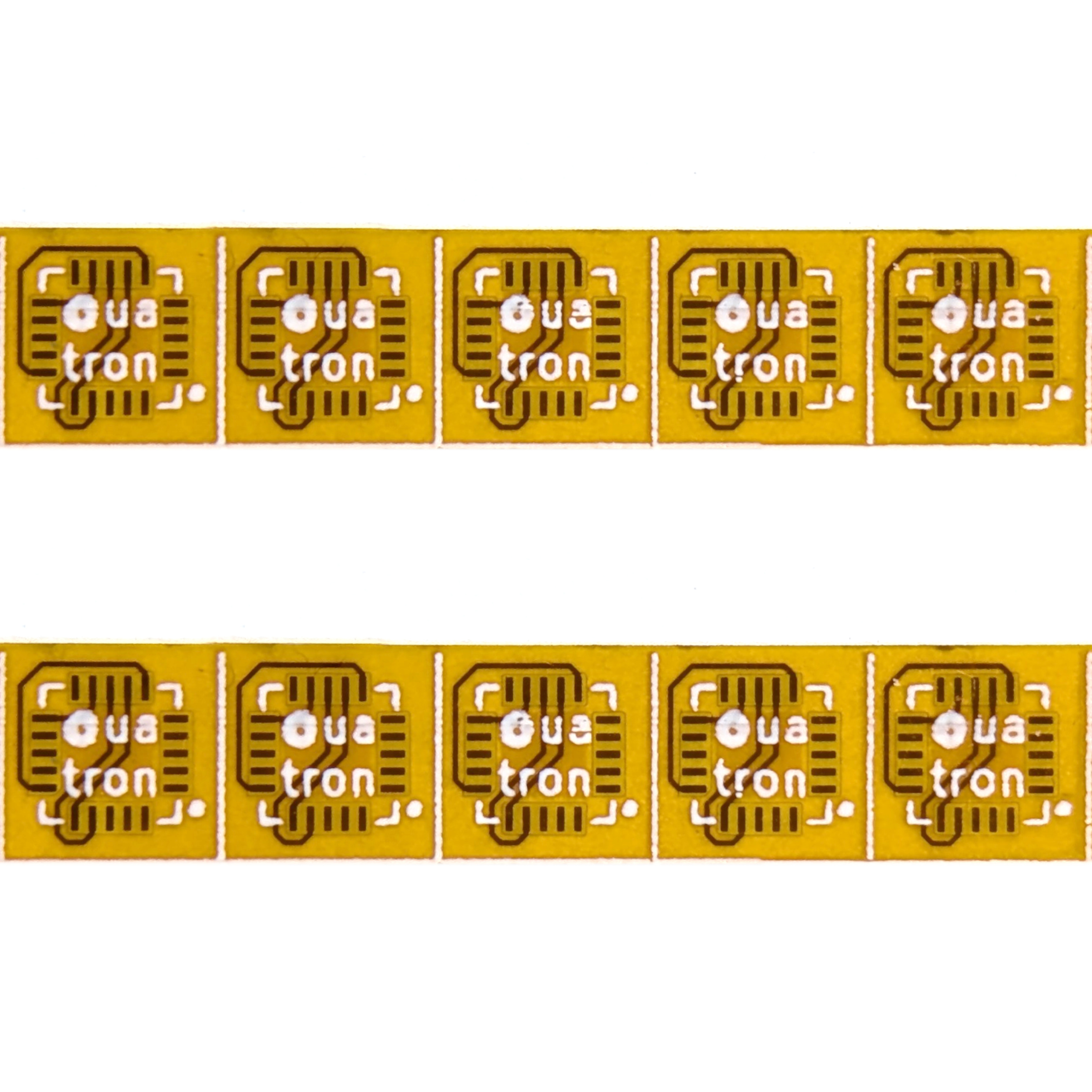

УВАГА: Продається кратно 10 шт.
Перевірений метод швидкого паяння:
- залудити контакти гнучкої плати
- залудити контакти на платі модуля
- додати мінімум флюсу
- розташувати плату точно поверх контактів (плата прозора)
- гріти кожну сторону через оплітку/косичку з припоєм і флюсом

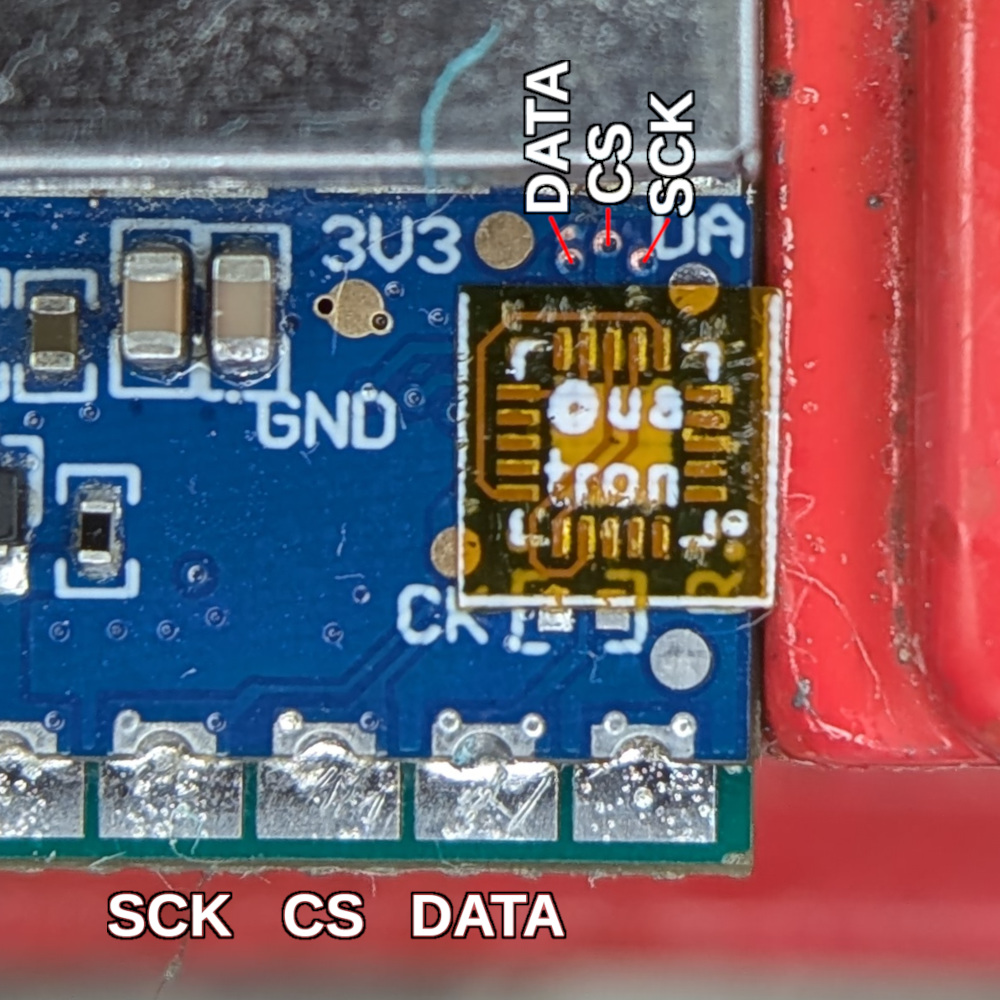

- перевірити наявність контакту на перехідних отворах, як зазначено на зображенні
