Опис
FT1200 / FT3500 / RX1264 / RX3364 / SM333R / FS6075RX SMA Host Board with 8S BEC, ESP backpack and Video Amp
Характеристики
- для модулів FT1200 / FT3500 / RX1264 / RX3364 / SM333R / FS6075RX
- призначена для ретрансляторів та наземних станцій
- роз'єм антени SMA

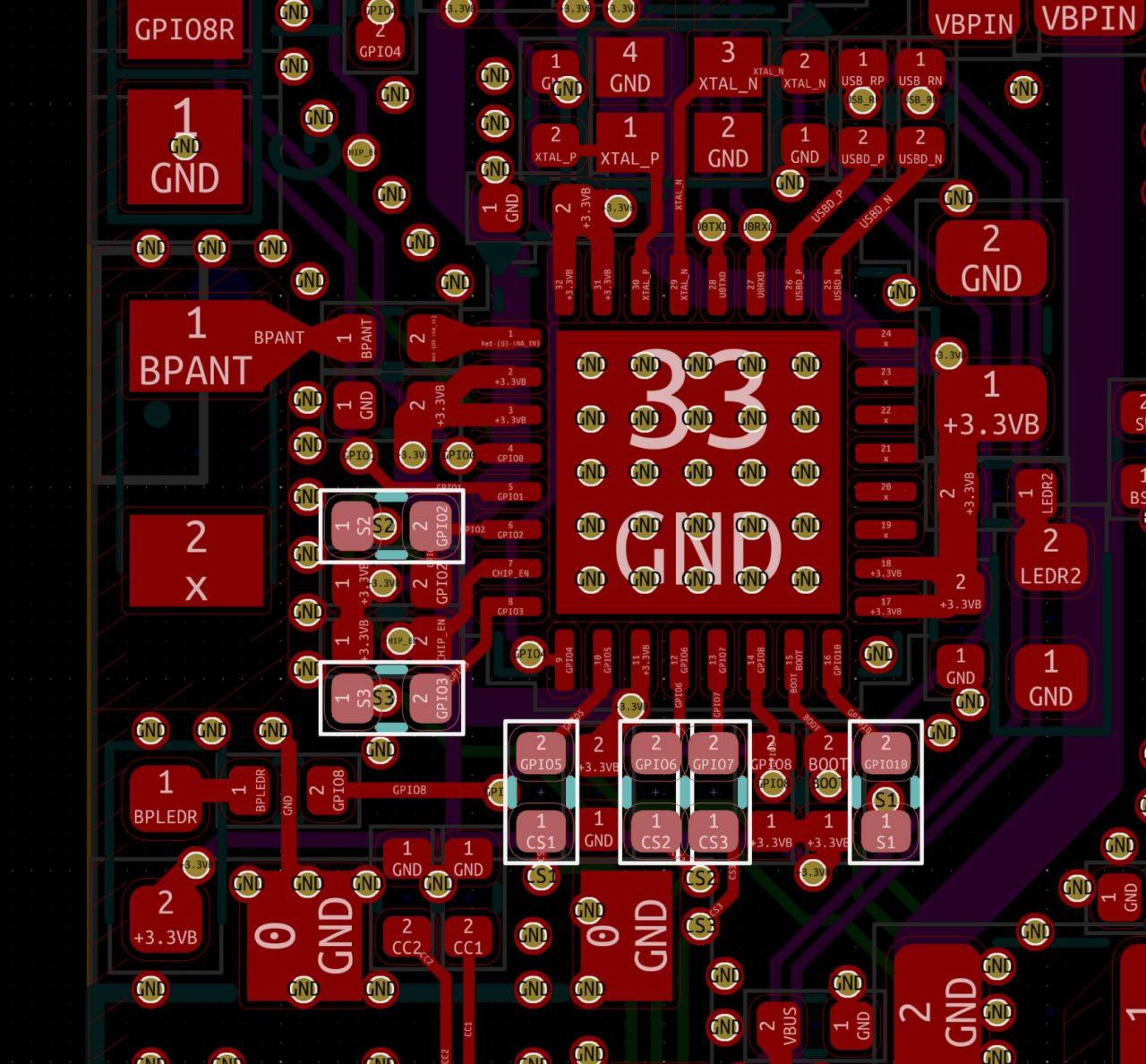

- вбудований модуль бекпеку, таргет: ESP32-C3 6 bit (для 7500 таргет VRX_FS6075RX_SuperMiniC3)
- дозволяє значно зменшити розміри приймача
- має вбудований якісний бек 8S на 3А 5В з фільтрами
- вбудований підсилювач відео з чотирма окремими виходами відео сигналу (контакти VDO, V2, V3, V4)
- прошита стандартним цивільним бекпеком 1.5.2, переходить в режим точки доступу WiFi при натисканні кнопки BOOT
- плату можна ставити прямо в основу хеліксу/патчу
- розмір плати:48.3 х 26.4 мм
- вага без модулю: 6 г

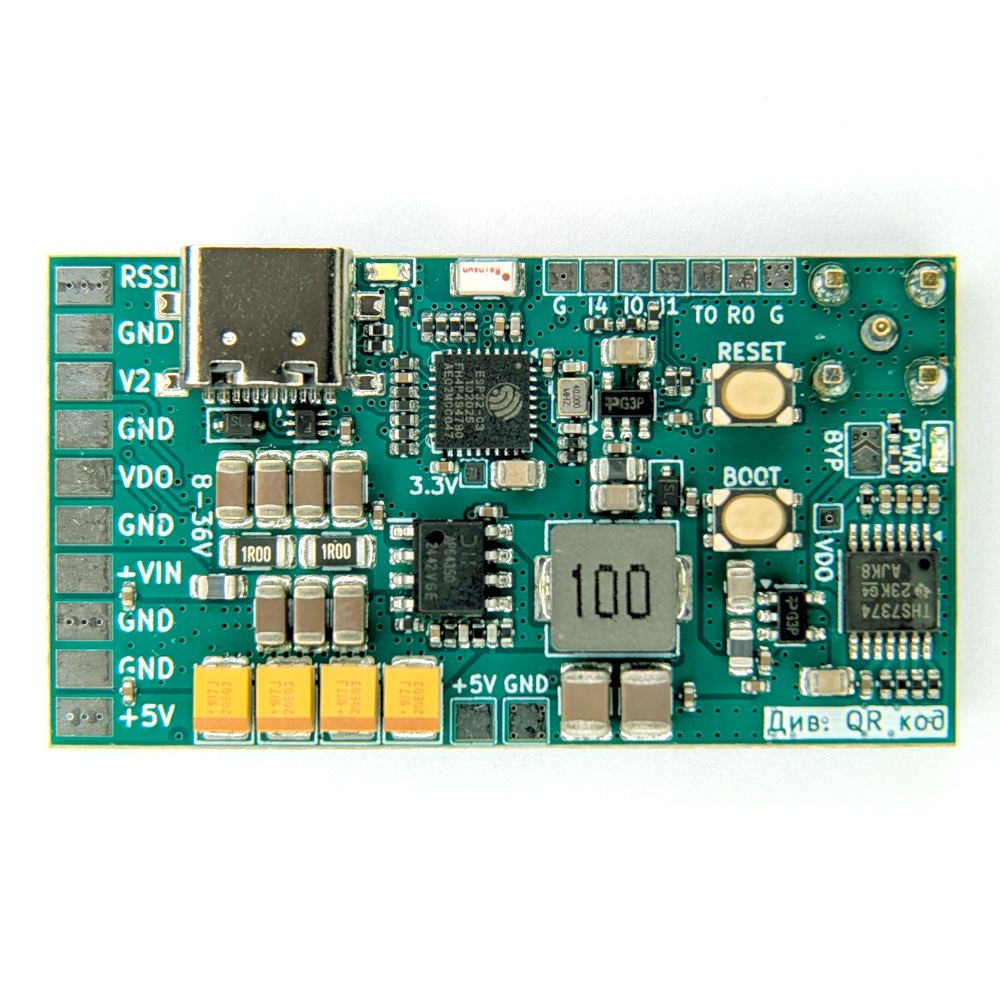

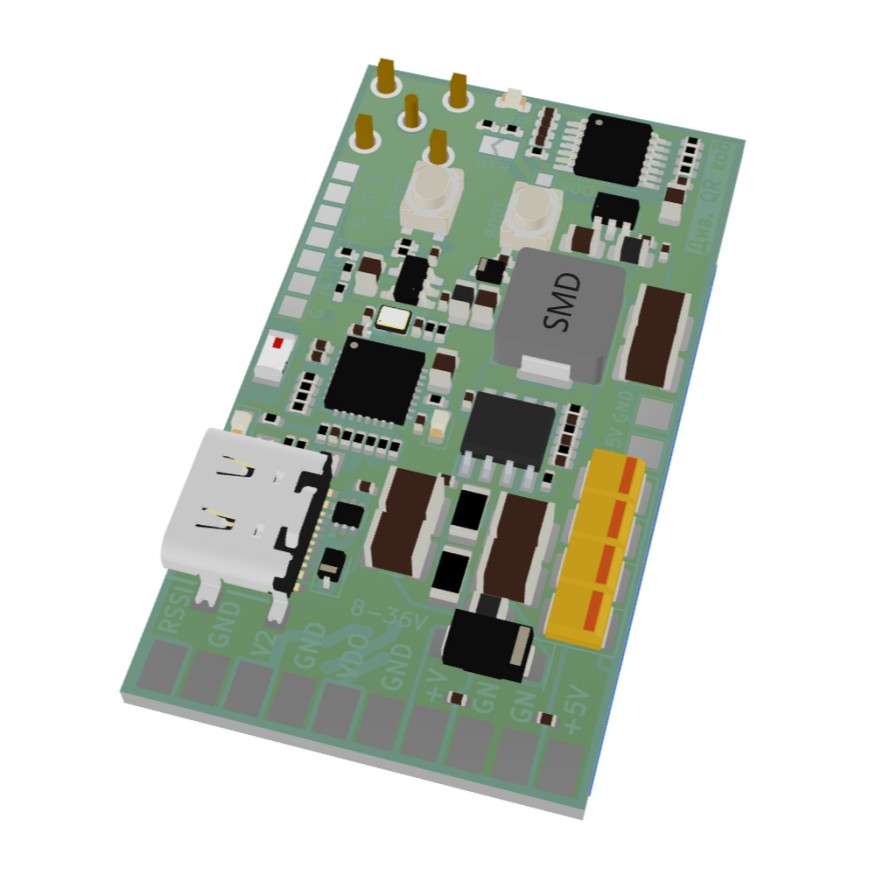

Опис контактів (зверху по фото):
| Контакт | Опис контакту |
|---|---|
| RSSI | рівень сигналу з модулю (не всі модулі підтримують)
⚠️для FS6075RX і аналогів треба переконатись що цей контакт не торкається контакту землі прошивки контролеру |
| GND | земля RSSI |
| V2 | другий відео вихід |
| GND | земля відео |
| VDO | перший відео вихід (V1) |
| GND | земля відео |
| +VIN | вхідна напруга |
| GND | земля живлення |
| GND | земля живлення |
| +5V | вихід 5В з бека, якщо потрібно живити зовнішні пристрої |
Інструкція:
- Припаяти сумісний модуль
- ⚠️Переконатись що немає короткого замикання між суміжними контактами модуля та на землю
- Припаяти дроти живлення на контакти IN+ та GND поруч з ним
- Припаяти дроти відео, для відео використовувати окрему землю, яка йде поряд з дротом відео сигналу

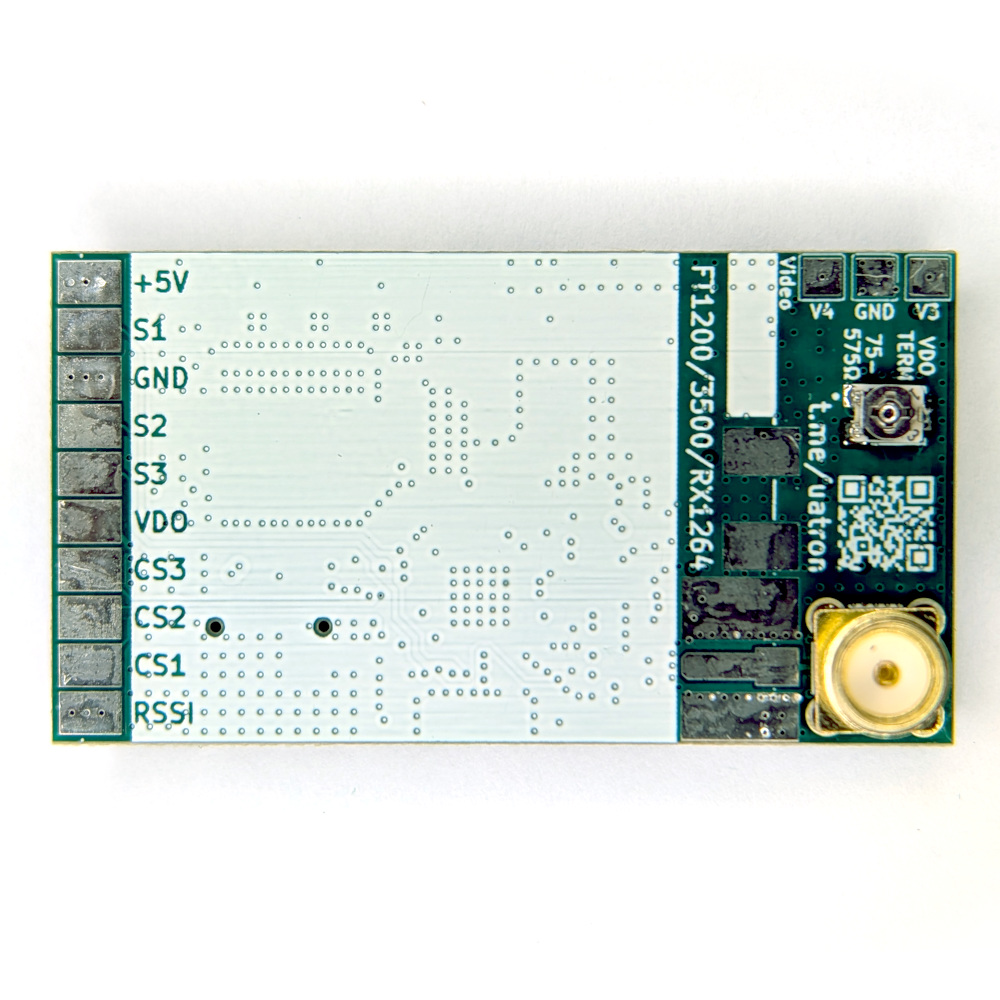

- За потреби припаяти додаткові виходи відео (всього 4 разом з основним, два на основних контактах, два на іншій стороні)
- За потреби припаяти зовнішні споживачі до виходу 5V
- Подати живлення, переконатись що світлодіод червоний живлення світиться
- Оновити прошивку одним з двох способів:
- Під'єднати кабель USB Type C, прошити через конфігуратор або esptool
- Натиснути кнопку BOOT щоб запустити точку доступу WiFi (білий світлодіод буде швидко блимати), під'єднатися до неї з паролем expresslrs і оновити через веб інтерфейс
- Підстроювальний резистор призначений для узгодження імпедансу вхідного сигналу, по замовченню стоїть на стандартні 75 ом, для зменшення навантаження на відео вихід модулю, або при слабкому сигналі з нього, опір резистору можна збільшити (крутити по годинниковій стрілці)
- Джампер BYP паяти не треба, він вимикне вбудований фільтр підсилювача
