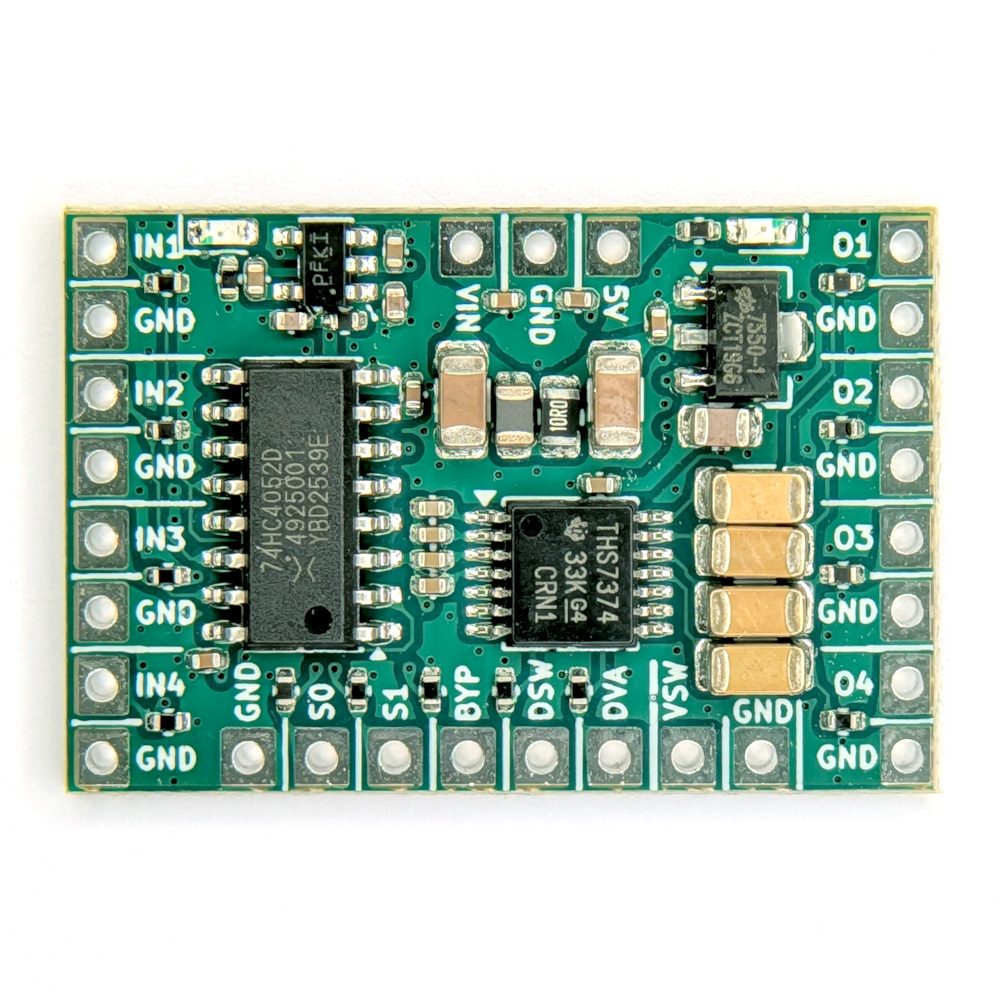

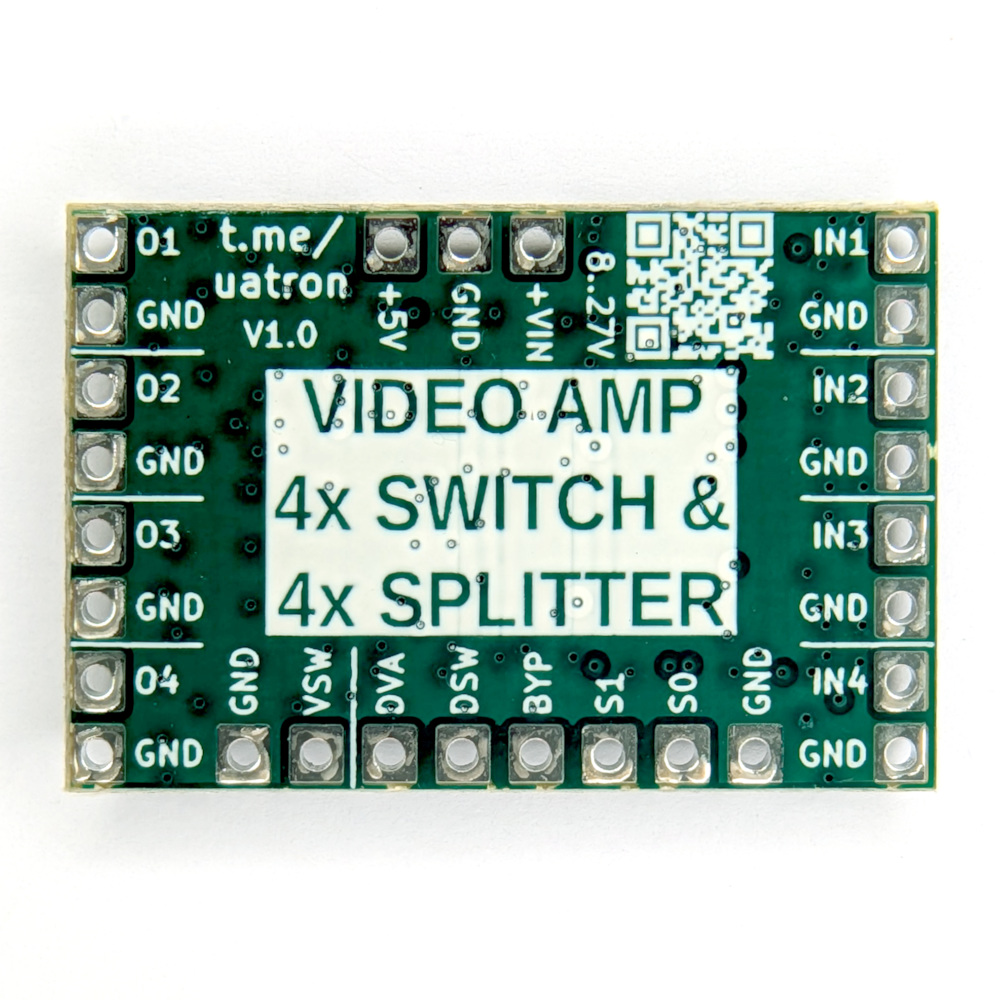

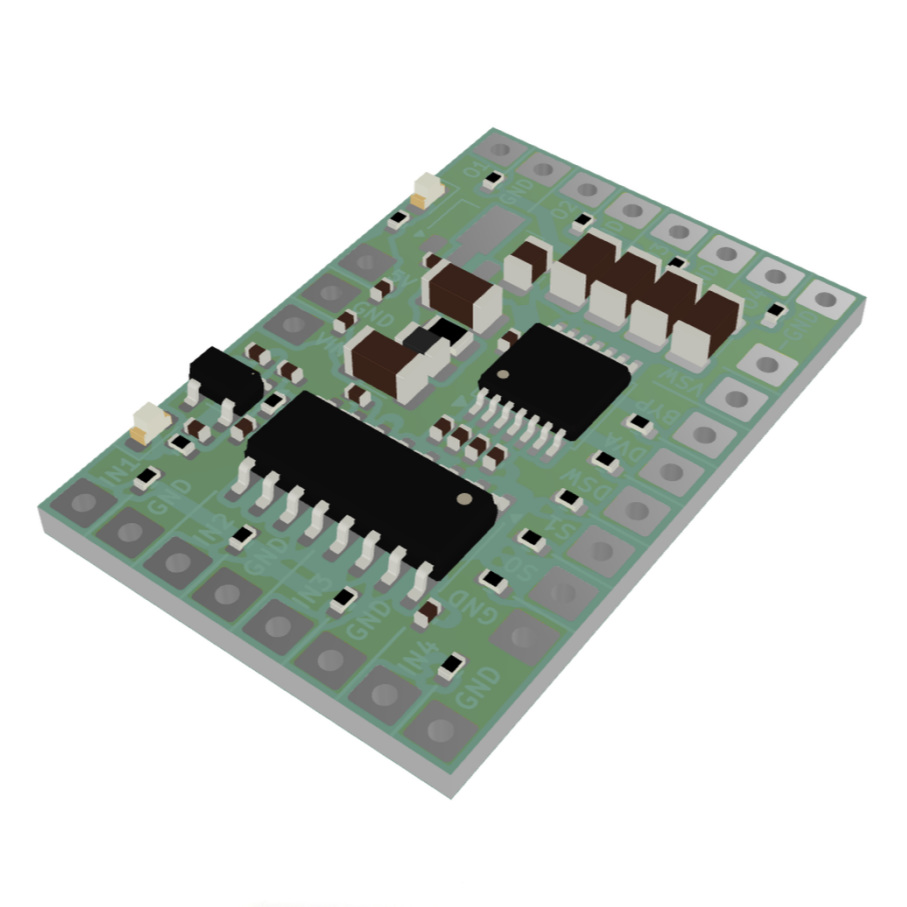

Відео підсилювач, перемикач і розгалужувач 4 вх. 4 вих. AC

Опис

Analog 4x4 Video Switcher & Video Amplifier/Splitter for AC-coupled signals

Характеристики

• відео стандарт: аналогове композитне відео CVBS (PAL/NTSC)
• живлення: 6S (7-27 вольт), або 5В на окремий пін підписаний "5V", рекомендована напруга живлення 7-14В
• можна використовувати окремо як перемикач, або як розгалужувач, основний вхід відео IN1 обраний за замовченням
• перемикач живиться від -5В..+5В: є насос заряду (charge pump) з окремою індикацією -5В, що дозволяє коректно перемикати відеосигнали з ємнісним зв’язком
• цифрові входи S0 та S1 обирають вхідний канал, сумісні з 3.3 та 5В (00 - IN1, 01 - IN2, 10 - IN3, 11 - IN4)
• контакт "VSW" — відео сигнал після перемикача, вхід підсилювача
• інші цифрові входи керування: DISSW (вимкнення перемикача), DISVA (disable: вимкнення підсилювача), BYP (bypass: вимкнення low-pass фільтрів підсилювача), активні при подачі 2.5-5V на них
• може бути під'єднаний до польотного контролеру через PINIO (PWM не підтримується, треба змінити режим піна на PINIO)
• плата має 4 окремі виходи O1...O4 для підключення приймачів відео сигналу з розв'язувальними конденсаторами 220 мкФ на виходах
• розмір плати: 30.5 х 20.5 мм
• підсилювач: THS7374
• перемикач: 74HC4052D

⚠️ Зверніть увагу:

• При нестандартному низькоомному джерелу відеосигналу зображення двох каналів можуть змішуватися, в цьому випадку треба додати зовнішній резистор 75 ом послідовно на лінію відео входу
• Чим більше вихідних каналів задіяно, тим більше буде грітися стабілізатор живлення; при використанні всіх 4-х каналах напруга живлення не повинна бути більшою за 14В
