Опис
RX5808 Host Board with 8S BEC and Video Amp
Характеристики
- призначена для ретрансляторів та наземних станцій
- роз'єм антени SMA
- дозволяє значно зменшити розміри приймача
- має вбудований якісний бек 8S на 3А 5В з фільтрами
- вбудований підсилювач відео з чотирма виходами
- плату можна ставити прямо в основу хеліксу/патчу
- зручно під'єднувати плату бекпеку (контакти CH1-CH3 виведені на зворотню сторону)
- розмір плати: 38 х 24 мм
- вага без модулю: 5.5 г

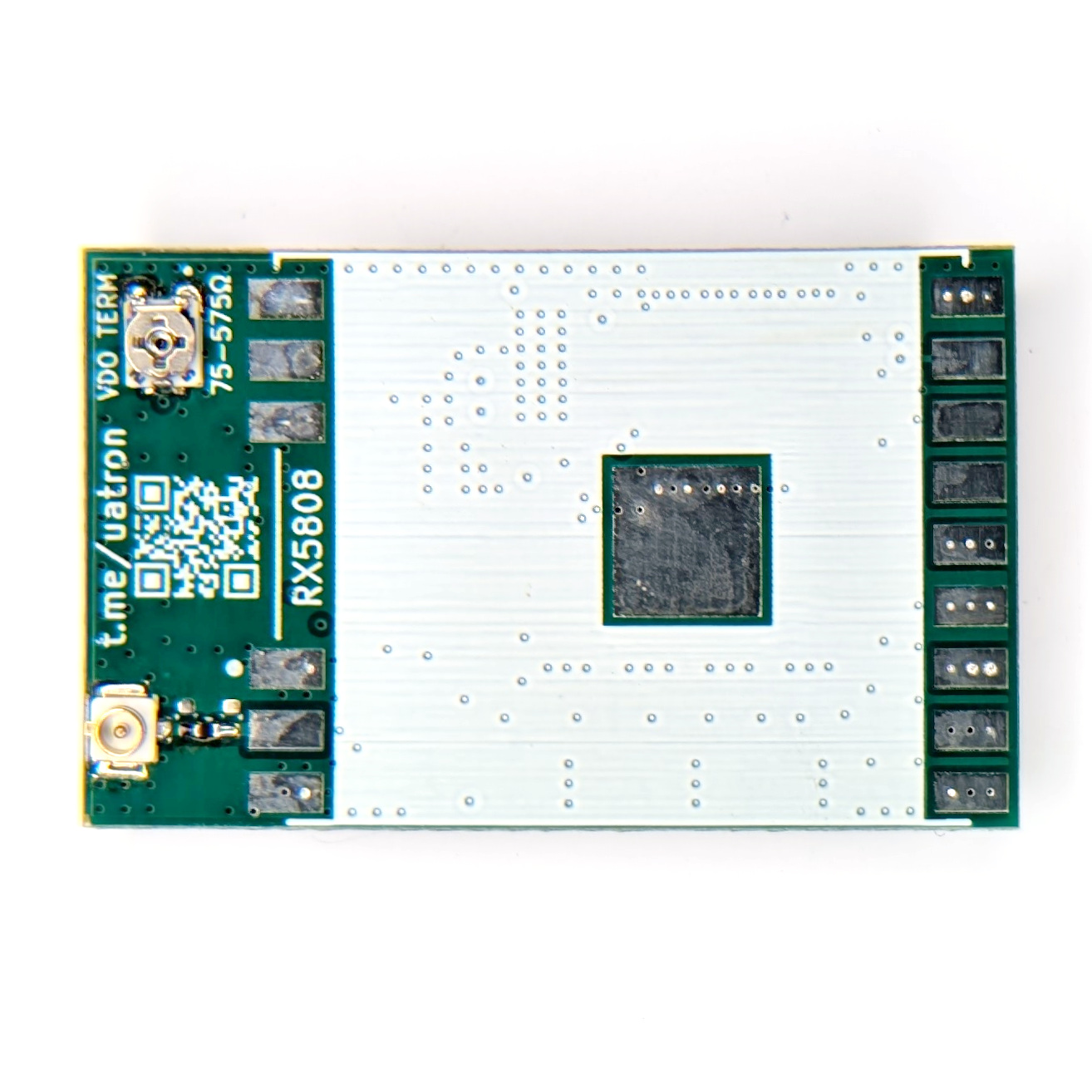

⚠️ для деяких модулів RX5808 треба ізолювати контактні площадки землі з іншого боку від антени

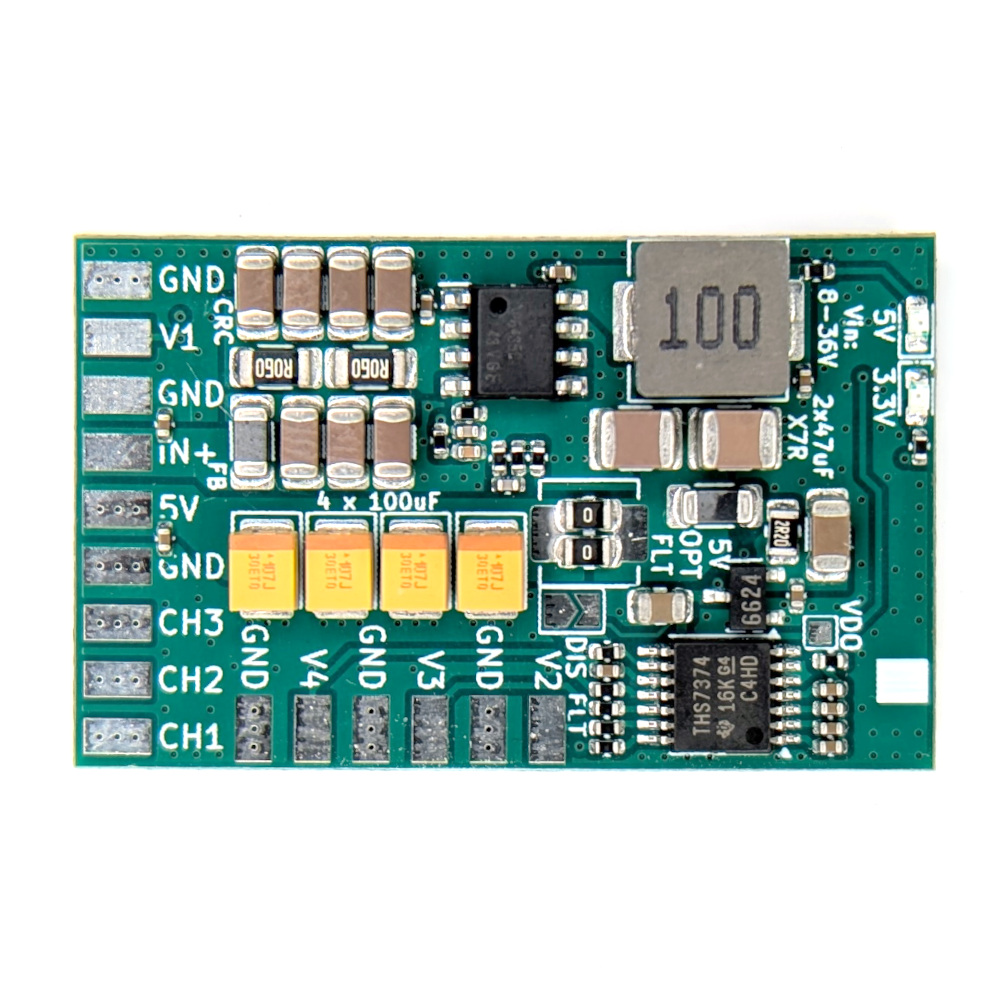

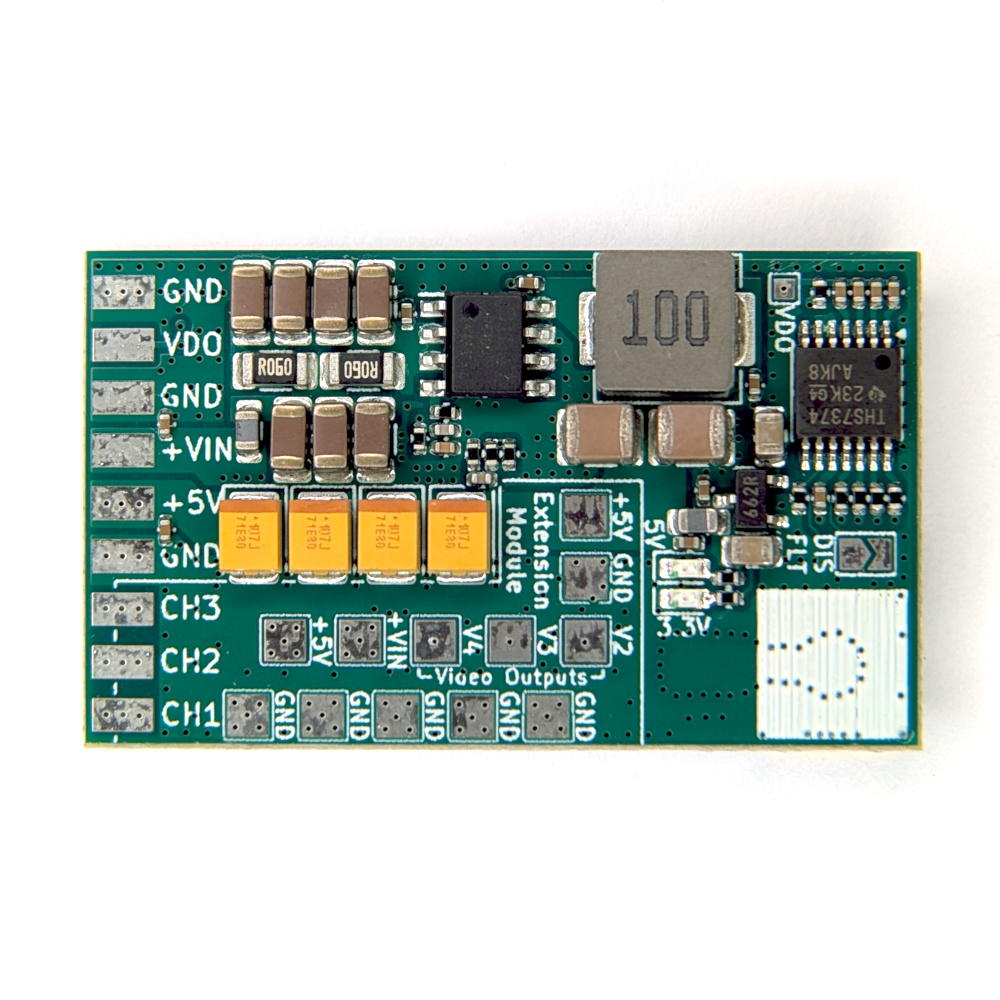

Опис контактів (зверху по фото):
GND - земля (можна для відео)
V1 - відео вихід
GND - земля живлення
IN+ - вхідна напруга
5V - вихід 5В з бека, якщо потрібно живити зовнішні пристрої
далі контакти йдуть напряму на модуль
CH3 (BOOT, SCK)
CH2 (TX0, SS)
CH1 (RX0, MOSI)
V2, V3, V4 - додаткові окремі виходи відео
