Опис
RX5808 SMA Host Board with 8S BEC, ESP backpack and Video Amp
Характеристики
- призначена для ретрансляторів та наземних станцій
- роз'єм антени SMA
- вбудований модуль бекпеку, таргет: VRX_RX5808_ES900RX
- дозволяє значно зменшити розміри приймача
- має вбудований якісний бек 8S на 3А 5В з фільтрами
- вбудований підсилювач відео з чотирма виходами
- прошита стандартним цивільним бекпеком 1.5.2, переходить в режим точки доступу WiFi при трикратній подачі живлення
- плату можна ставити прямо в основу хеліксу/патчу
- розмір плати: 38 х 24 мм
- вага без модулю: 6 г

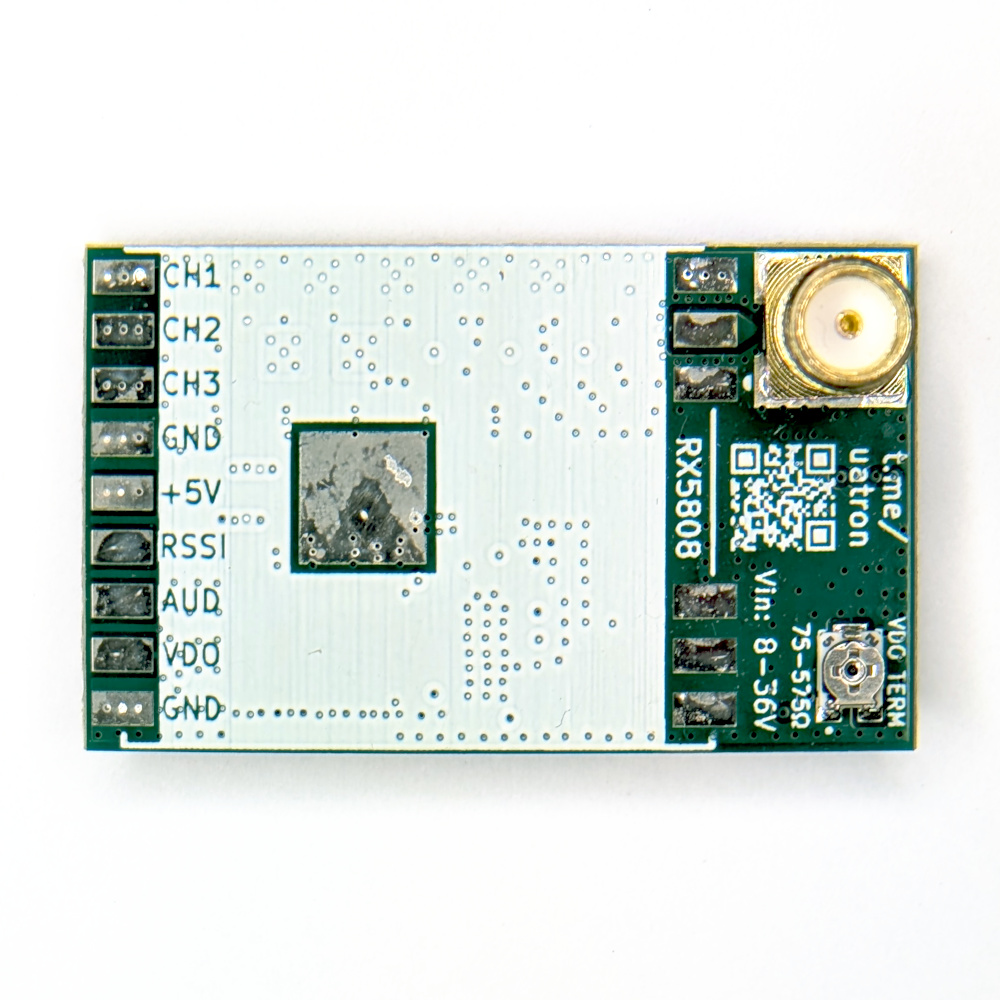

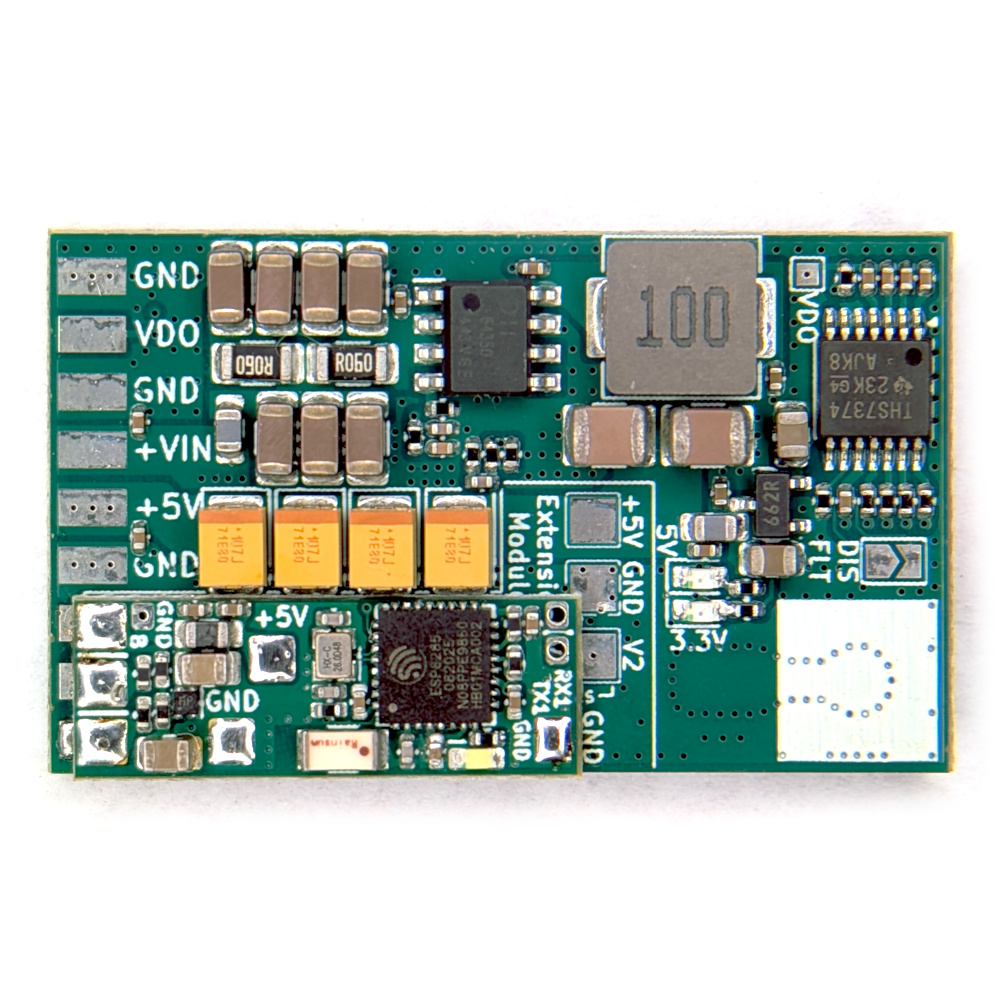

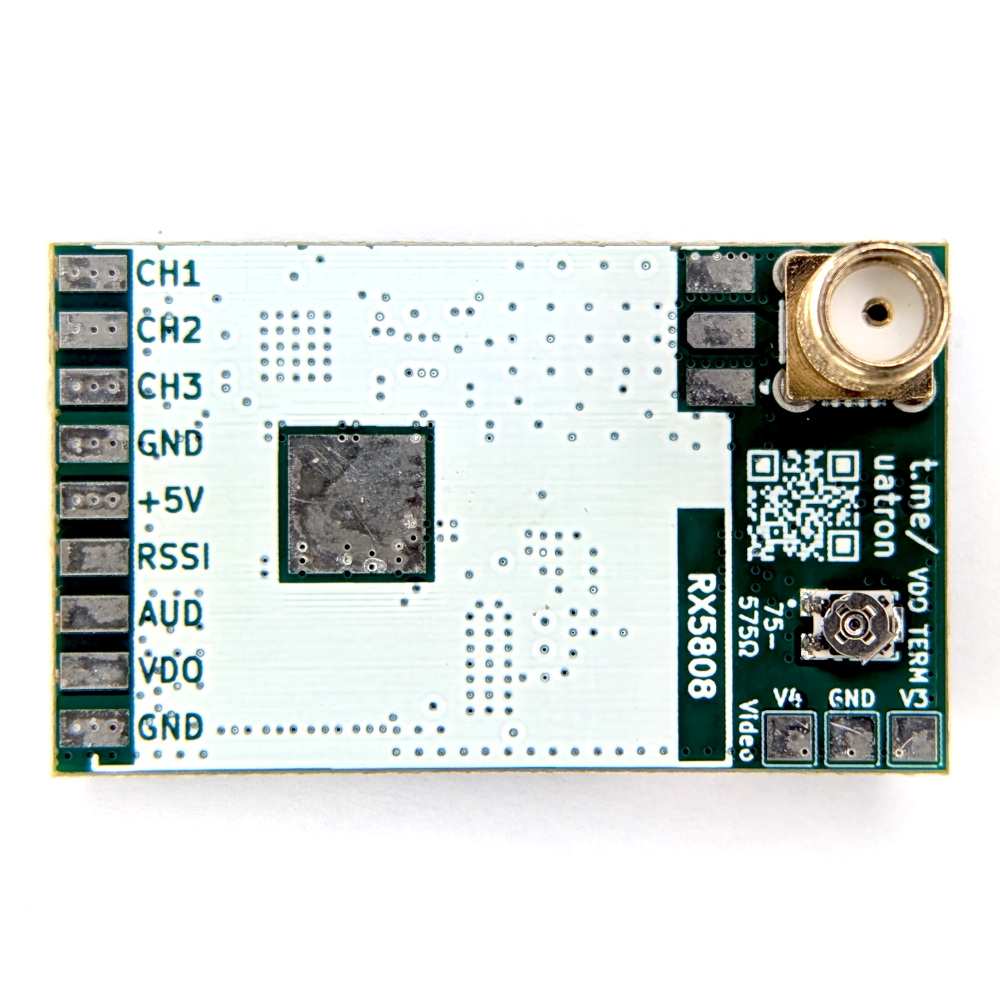

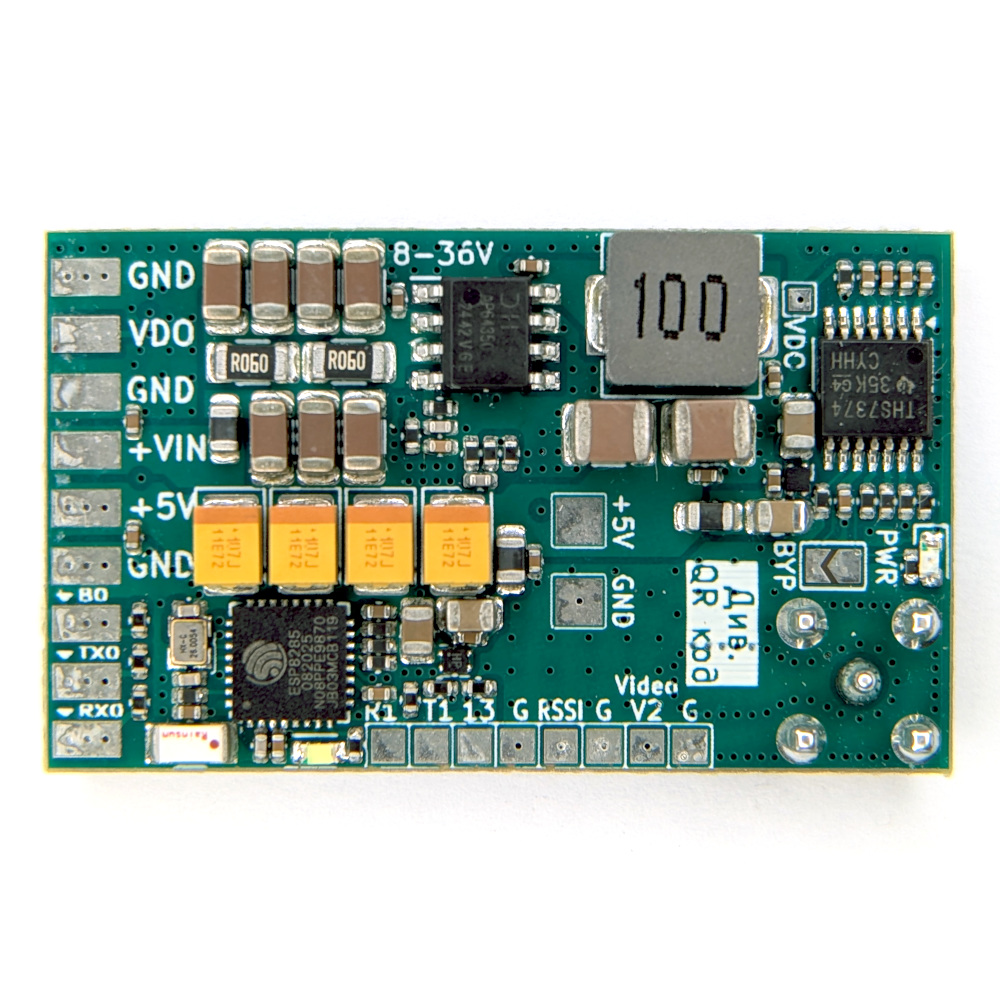

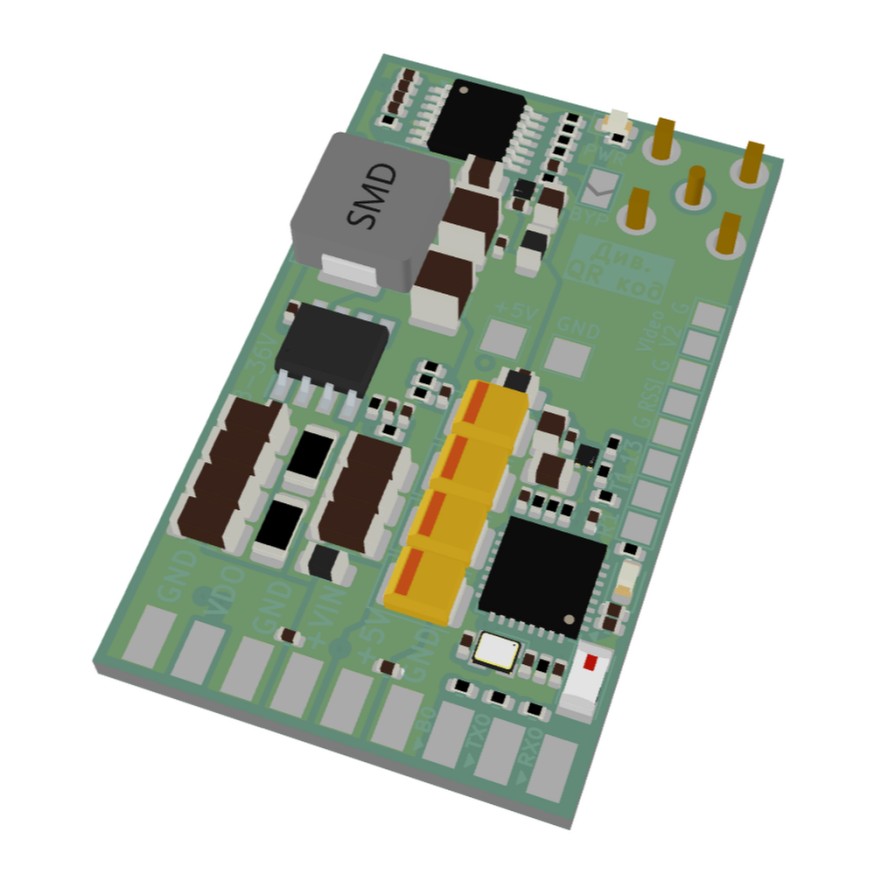

Опис контактів (зверху по фото):
| Контакт | Опис контакту |
|---|---|
| GND | земля (можна для відео) |
| VDO | перший відео вихід (V1) |
| GND | земля живлення |
| IN+ | вхідна напруга |
| 5V | вихід 5В з бека, якщо потрібно живити зовнішні пристрої |
| Далі контакти йдуть напряму на модуль | |
| CH3 | BOOT, SCK - замкнути на землю для прошивки через UART (TX0, RX0) |
| CH2 | TX0, SS |
| CH1 | RX0, MOSI |
| Окремі контакти на платі | |
| V2, V3, V4 | додаткові окремі виходи відео |
Інструкція:
- Припаяти модуль формату RX5808
- Припаяти дроти живлення на контакти IN+ та GND поруч з ним
- Припаяти дроти відео, для відео використовувати окрему землю, яка йде поряд з дротом відео сигналу
- За потреби припаяти додаткові виходи відео (всього 4 разом з основним)
- За потреби припаяти зовнішні споживачі до виходу 5V
- Подати живлення, переконатись що світлодіод живлення (червоний) та бекпеку (білий) світяться
- Оновити прошивку одним з двох способів (див. таргет зверху):
- Подати три рази живлення щоб запустити точку доступу WiFi (білий світлодіод буде швидко блимати), під'єднатися до неї з паролем expresslrs і оновити через веб інтерфейс
- Припаяти UART на CH1, CH2 (див. опис контактів), CH3 закоротити на землю, оновитись через конфігуратор
- Підстроювальний резистор призначений для узгодження імпедансу вхідного сигналу, по замовченню стоїть на стандартні 75 ом, для зменшення навантаження на відео вихід модулю, або при слабкому сигналі з нього, опір резистору можна збільшити (крутити по годинниковій стрілці)
- Джампер BYP паяти не треба, він вимикне вбудований фільтр підсилювача
