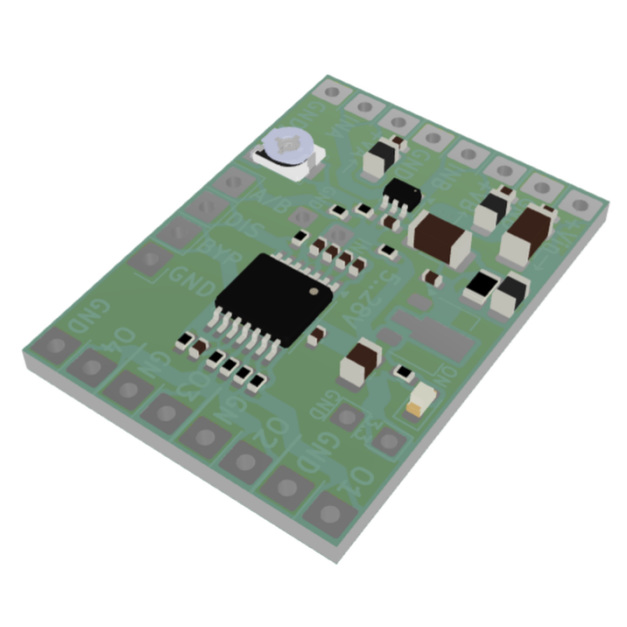

Відео перемикач на 2 входи і розгалужувач на 4 виходи з фільтрацією по живленню

Опис

Analog Video Switcher & Video Splitter

• Відео стандарт: аналогове композитне відео CVBS (PAL/NTSC).
• Можна використовувати окремо як перемикач, або як розгалужувач, основний вхід відео обраний за замовченням.
• Напруга живлення 5—30 вольт (рекомендується до 12В, не допускати іскріння), передається через фільтри на дві камери (при потребі).
• Цифровий вхід A/B обирає вхідний канал: низький рівень — вхід B, високий рівень (2.5-3.3V) — вхід A (основна камера — B, дивіться схему, маркування буде змінено в наступній партії).
• Інші цифрові входи керування: DIS (disable: вимкнення підсилювача), BYP (bypass: вимкнення low-pass фільтрів підсилювача), активні при подачі 2.5-3.3V на них.
• Може бути під'єднаний до польотного контролеру через PINIO.
• Плата має 4 окремі виходи O1...O4 для підключення приймачів відео сигналу (без розв'язувальних конденсаторів на виходах).
• Розмір плати: 28 х 20 мм
• Підсилювач: THS7374

Зверніть увагу:

• Не допускати іскріння при підключенні до живлення
